Муфты насосных штанг — резьбовые соединительные компоненты колонны, соединяющие отдельные секции и обеспечивающие непрерывную передачу возвратно-поступательных нагрузок от наземного привода к скважинному насосу. Корпус муфты, разработанный по требованиям API 11B к соединениям насосных штанг, имеет точно обработанную внутреннюю резьбу, контролируемую геометрию соединения и подобранный класс материала для восприятия повторных растягивающих нагрузок, циклических напряжений и операций свинчивания на скважине при механизированной добыче.
В зависимости от размера штанги, зазора внутри НКТ и условий скважины муфты изготовляют в различных конфигурациях: полноразмерные, уменьшенного диаметра, переходные и кроссоверные. Типовые факторы выбора включают размеры, совместимость резьбы, свойства материала, обработку поверхности и целостность соединения. Основное различие типов заключается не только в наружном диаметре или размере соединения, но и в том, как конструкция обеспечивает передачу нагрузки, требуемый зазор и устойчивость к износу в составе всей колонны.
Технические характеристики и размеры муфт насосных штанг
Подбор размеров муфты насосных штанг начинается с ее согласования с размером штанги и спецификацией соединения. Как компонент колонны муфта должна сохранять правильную механическую совместимость со штангой, обеспечивая достаточный зазор и конструктивную опору в повторных циклах откачки.
Основные параметры включают размер муфты, наружный диаметр, длину, резьбовое соединение, класс материала, обработку поверхности и применимые производственные требования. Они определяют возможность правильного монтажа, эффективной передачи нагрузки и надежной работы в расчетных условиях скважины. При практической эксплуатации размеры также оценивают совместно с зазором внутри НКТ, совместимостью резьбы и требованиями к износу. Окончательные размеры необходимо подтвердить по утвержденной технической спецификации, применимым требованиям API и данным продукции производителя.

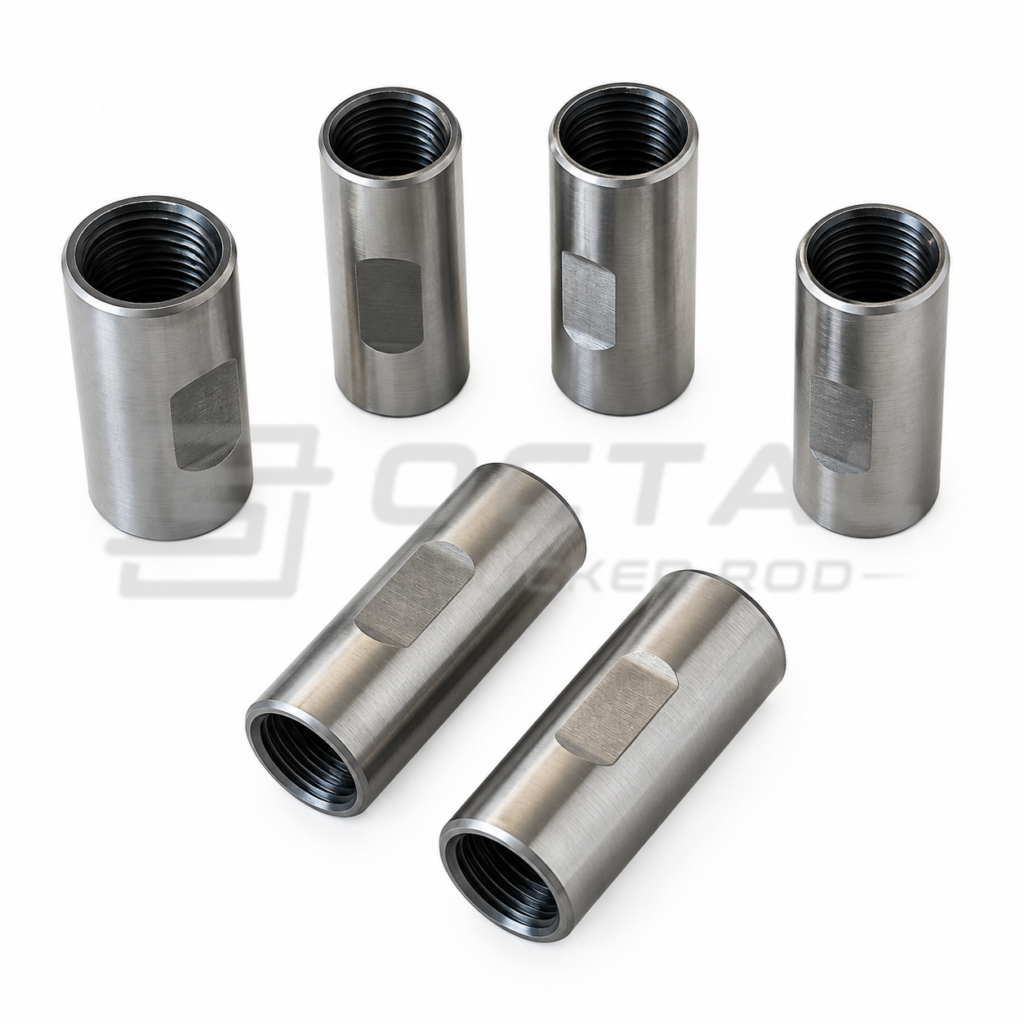

Размеры муфт насосных штанг
Размеры муфт выбирают по диаметру штанги, спецификации соединения и рабочим требованиям колонны. Муфта должна сохранять правильную механическую совместимость со штангой, обеспечивая достаточную несущую способность и монтажный зазор в повторных циклах. На выбор размера влияют требования к прочности штанг, конструкция соединения, зазор внутри НКТ и общая конфигурация колонны.
| Размер насосной штанги | Типовое применение муфты | Основной критерий выбора |
|---|---|---|
| 5/8 inch | Колонны из штанг меньшего размера и применение при низких нагрузках | Компактное соединение и правильное соответствие резьбы |
| 3/4 inch | Обычная штанговая откачка | Баланс прочности штанги и веса колонны |
| 7/8 inch | Обычные добывающие скважины | Прочность соединения и зазор внутри НКТ |
| 1 inch | Колонны штанг с повышенной нагрузкой | Механическая несущая способность муфты и совместимость размеров |
| 1-1/8 inch | Тяжелонагруженные насосные установки | Увеличенные габариты соединения и повышенные требования к нагрузке |
Распространенные дюймовые размеры насосных штанг также переводят в метрические. Эти значения представляют номинальный диаметр соответствующего стандартного размера и обычно используются при согласовании муфты с требованиями колонны.
| Размер насосной штанги | Эквивалентный диаметр насосной штанги |
|---|---|
| 5/8 in | 15.88 mm |
| 3/4 in | 19.05 mm |
| 7/8 in | 22.23 mm |
| 1 in | 25.40 mm |
| 1-1/8 in | 28.58 mm |
Фактические наружный диаметр, длина и размеры резьбы зависят от типа муфты, конструкции соединения и применимой спецификации. Поэтому перед изготовлением итоговую конфигурацию всегда следует проверить по утвержденному чертежу или техническим данным.
Размеры полноразмерных муфт и муфт уменьшенного диаметра
Две распространенные конфигурации в штанговых установках — полноразмерные муфты насосных штанг и муфты уменьшенного диаметра. Выбор между ними прежде всего связан с доступным пространством вокруг колонны и рабочими условиями скважины.
Полноразмерную муфту обычно применяют в стандартных колоннах при достаточном зазоре внутри НКТ. Муфта уменьшенного диаметра сокращает габариты соединения и увеличивает зазор там, где сужение НКТ, искривление скважины или ограниченное кольцевое пространство влияют на движение колонны. Уменьшенный наружный диаметр необходимо оценивать совместно с прочностью соединения, требованиями к нагрузке и длительными условиями эксплуатации.
| Параметр сравнения | Полноразмерная муфта насосных штанг | Муфта насосных штанг уменьшенного диаметра |
|---|---|---|
| Наружный диаметр | Стандартные габариты муфты | Уменьшенные габариты муфты |
| Основное назначение | Обычное соединение колонны штанг | Оптимизация зазора |
| Зазор внутри НКТ | Для условий со стандартным зазором | Для условий с ограниченным зазором |
| Основной критерий выбора | Обычное механическое соединение | Снижение риска контакта |
| Особенности применения | Стандартные скважины со штанговой откачкой | Скважины, требующие компактных размеров соединения |
Выбор между полноразмерным и уменьшенным исполнением должен учитывать всю конфигурацию колонны: диаметр штанги, внутренний диаметр НКТ, искривление скважины и рабочие условия. Меньший диаметр муфты не обеспечивает автоматически лучшие характеристики: он должен соответствовать требуемой прочности соединения и рабочей среде.
Принцип работы муфт насосных штанг в штанговых установках
Муфта насосных штанг служит механическим соединением отдельных секций колонны. При работе возвратно-поступательное движение наземного привода передается через колонну скважинному насосу, а муфта сохраняет непрерывность цепи нагрузки между соединенными штангами.

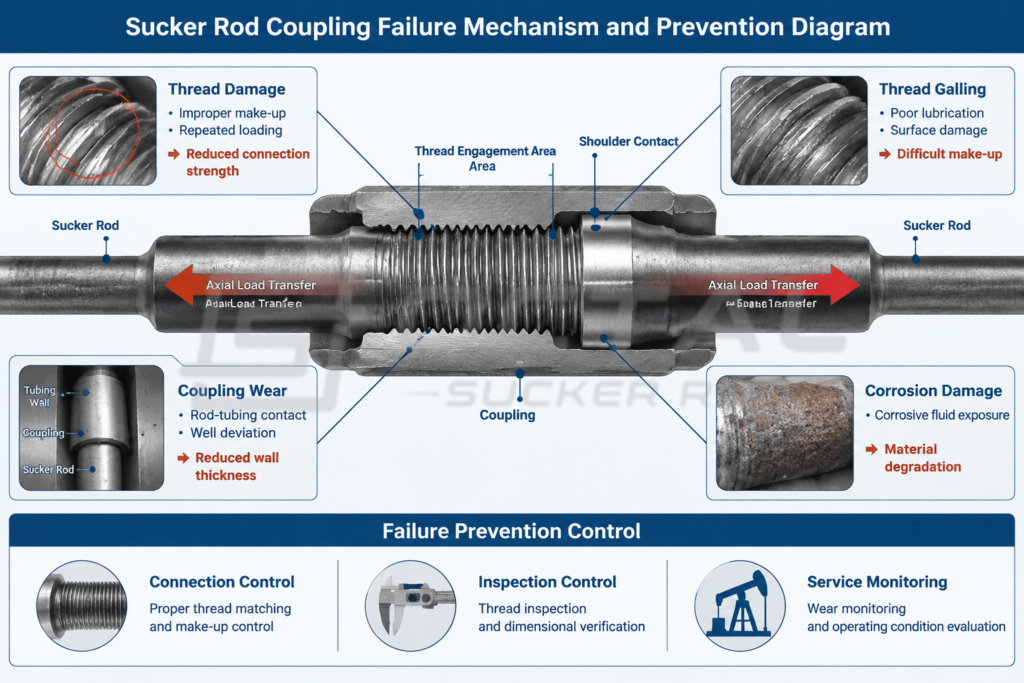

В повторных циклах муфта испытывает растягивающие нагрузки, переменные напряжения и усилия в соединении. Резьбовое соединение наружного ниппеля штанги и внутренней резьбы муфты должно сохранять правильное зацепление и соосность для стабильной передачи нагрузки по всей колонне.
В работе муфта должна поддерживать устойчивое соединение соседних секций и передавать повторные нагрузки по колонне. Передача нагрузки главным образом определяется взаимодействием резьбового соединения и конструкции муфты.

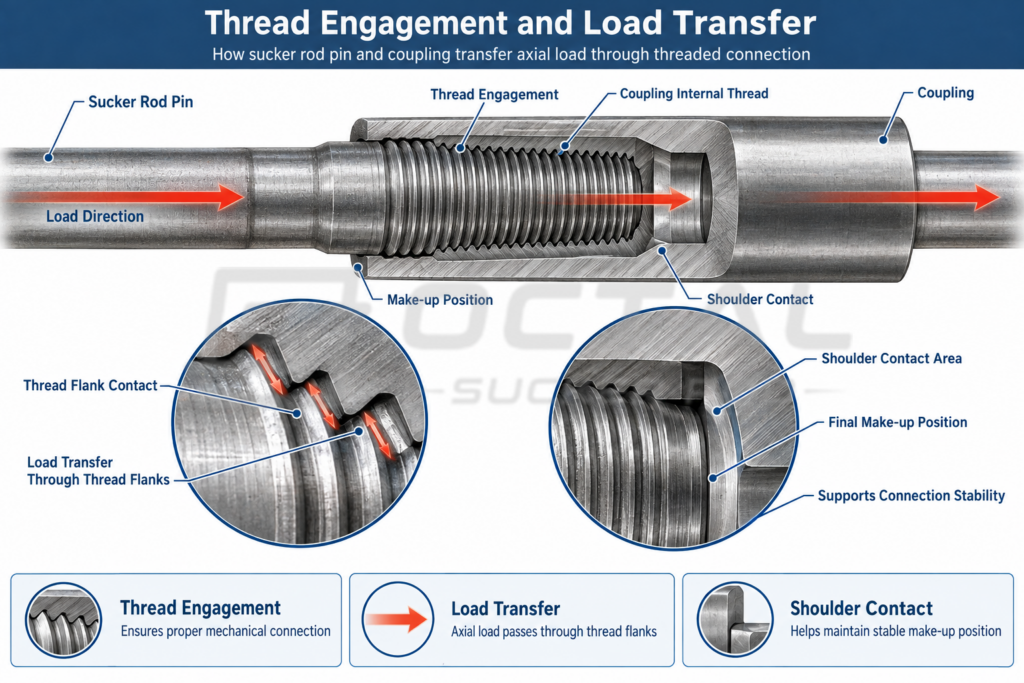

Передача нагрузки через резьбовое соединение
Резьбовое соединение передает осевые усилия между секциями через контакт ниппеля штанги с внутренней резьбой муфты. Боковая поверхность резьбы воспринимает основную нагрузку, а контакт по бурту обеспечивает заданное положение после свинчивания и устойчивость соединения.
| Участок соединения | Инженерная функция |
|---|---|
| Внутренняя резьба | Обеспечивает механическое зацепление с ниппелем штанги |
| Контакт боковых поверхностей резьбы | Передает осевую нагрузку через соединение |
| Зона контакта по бурту | Сохраняет положение после свинчивания и устойчивость соединения |
| Корпус муфты | Поддерживает резьбовой участок при циклической нагрузке |
Правильное зацепление резьбы обеспечивает эффективную передачу усилий между штангами, а точная обработка и контроль размеров помогают сохранять совместимость в повторных циклах. Поэтому совместимость зависит не только от диаметра штанги, но и от геометрии резьбы, точности обработки и размеров муфты.
Зацепление резьбы и контакт по бурту
Резьбовое соединение ниппеля штанги и внутренней резьбы муфты определяет эффективность передачи нагрузки по колонне. Геометрия резьбы, точность обработки и состояние контакта по бурту напрямую влияют на соосность, распределение нагрузки и длительную устойчивость работы.
| Параметр | Влияние на характеристики соединения |
|---|---|
| Геометрия резьбы | Определяет совместимость штанги и муфты |
| Точность резьбы | Влияет на равномерность зацепления |
| Контакт по бурту | Обеспечивает стабильное окончательное положение после свинчивания |
| Состояние поверхности | Влияет на монтаж и характер износа |
Правильное зацепление обеспечивает равномерное распределение нагрузки по контактным поверхностям. При монтаже на скважине правильные процедуры свинчивания и контролируемое состояние резьбы помогают получить расчетное положение соединения и снизить риск повреждения резьбы, ослабления или преждевременного износа.
Конструкция и выбор материала муфт насосных штанг
Конструкция муфты насосных штанг определяется требованиями соединения колонны, в которой механические нагрузки передаются между секциями в повторных циклах. В отличие от простого соединителя муфта должна сохранять зацепление резьбы, воспринимать циклические нагрузки и обеспечивать достаточную стабильность размеров в скважинных условиях.
Типовая муфта состоит из обработанного цилиндрического корпуса с внутренней резьбой на обоих концах. Каждый конструктивный участок влияет на прочность соединения, передачу нагрузки и устойчивость работы, определяя передачу усилий через колонну.
Основные конструктивные элементы муфт насосных штанг
Основные элементы включают корпус, участок внутренней резьбы, зону контакта по бурту и наружную поверхность. Каждый выполняет определенную функцию в системе соединения.
| Элемент | Инженерная функция |
|---|---|
| Корпус муфты | Обеспечивает основную несущую конструкцию и поддерживает резьбовые участки при циклической нагрузке |
| Участок внутренней резьбы | Соединяется с резьбой ниппеля штанги и передает осевые нагрузки через соединение |
| Зона контакта по бурту | Сохраняет расчетное положение после свинчивания и повышает устойчивость соединения |
| Наружная поверхность | Определяет взаимодействие с НКТ и влияет на характер износа |
Внутренняя резьба — основная зона передачи нагрузки между штангой и муфтой. Поскольку нарезание резьбы уменьшает эффективную толщину стенки по сравнению с исходным сечением, корпус должен сохранять достаточную прочность вокруг резьбовой зоны. Поэтому точная обработка и контроль размеров необходимы для сохранения характеристик соединения при длительной работе.
Муфты насосных штанг из углеродистой и легированной стали
Выбор материала для муфт из углеродистой стали и муфт из легированной стали зависит от механических требований, рабочей среды и ожидаемых условий эксплуатации. Материал должен обеспечивать подходящую прочность и совместимость с производственными процессами и требованиями обработки поверхности.
Основные факторы выбора материала:
| Фактор | Влияние на выбор материала |
|---|---|
| Нагрузка на штанги | Определяет требуемую механическую прочность и несущую способность |
| Частота циклов откачки | Влияет на требования к усталостной стойкости при повторных нагрузках |
| Коррозионная среда | Влияет на выбор материала и способ защиты поверхности |
| Условия износа | Влияют на характеристики поверхности муфты при движении штанг |
| Температурные условия | Определяют пригодность материала к рабочим условиям |
Муфты из углеродистой стали обычно выбирают для обычной штанговой откачки со стандартными механическими требованиями. Легированную сталь можно рассматривать при необходимости улучшенных механических свойств или более сложных условиях эксплуатации.
Окончательную марку материала необходимо подтвердить по применимой спецификации, требованиям производителя и рабочим условиям проекта. Прослеживаемость материала, контроль термообработки и протоколы контроля — важные составляющие проверки характеристик муфт на протяжении поставки.

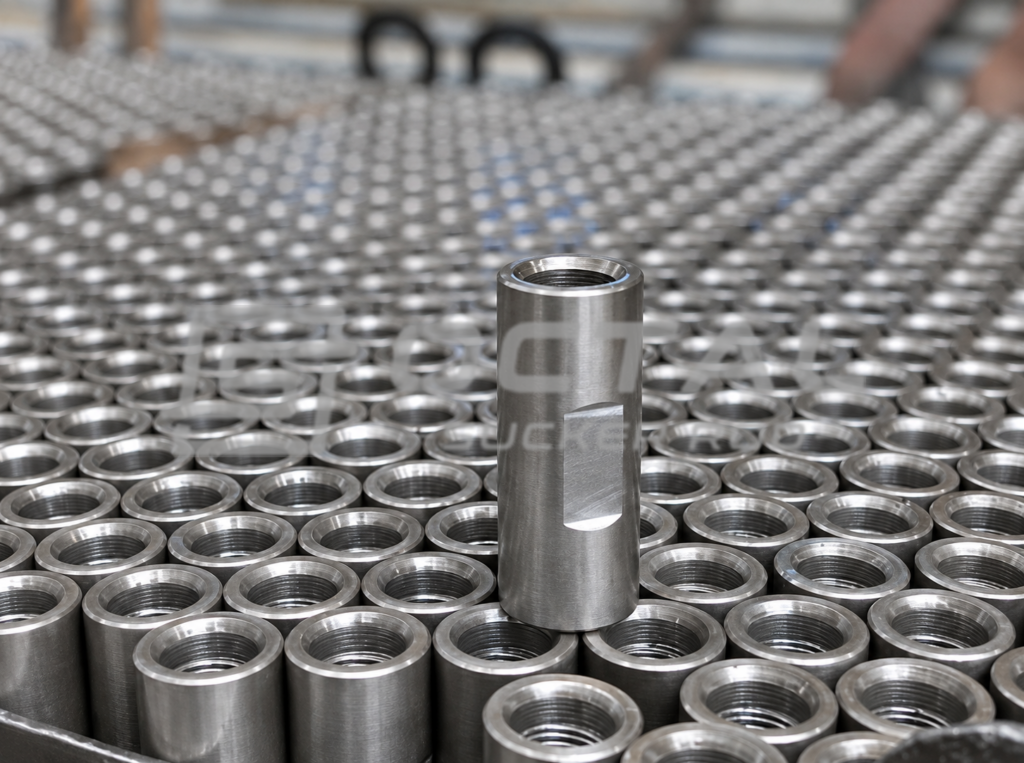

Процесс производства муфт насосных штанг
Изготовление муфты насосных штанг направлено на контроль точности размеров, качества резьбы и стабильности материала на протяжении производства. Поскольку муфта работает при повторных циклических нагрузках, каждый этап должен обеспечивать требуемую геометрию соединения и механические характеристики.
Производство включает подготовку материала, механическую обработку, изготовление резьбы, обработку поверхности, термообработку и итоговый контроль размеров. Каждый этап способствует совместимости соединения, передаче нагрузки и длительной устойчивости работы.
| Этап производства | Основной контроль процесса | Инженерная цель |
|---|---|---|
| Подготовка исходного материала | Проверка материала и контроль прослеживаемости | Обеспечение стабильности материала и производственной прослеживаемости |
| Механическая обработка | Обработка наружного диаметра, отверстия и торцов | Формирование геометрии муфты и точности размеров |
| Изготовление резьбы | Обработка профиля резьбы и контроль размеров | Обеспечение совместимости ниппеля штанги и внутренней резьбы муфты |
| Обработка поверхности | Отделка поверхности или износостойкая обработка при необходимости | Улучшение характеристик поверхности в эксплуатации |
| Термическая обработка | Контроль механических свойств и твердости | Получение требуемой прочности и эксплуатационных характеристик |
| Итоговый контроль размеров | Проверка геометрии и протоколы контроля | Подтверждение соответствия техническим требованиям |
Последовательный контроль всего производственного процесса обеспечивает соответствие каждой муфты требованиям к размерам, механическим свойствам и работе соединения до поставки.
Типы муфт насосных штанг и варианты выбора
Разные условия скважин и конфигурации колонн требуют разных конструкций муфт. Выбор муфты насосных штанг зависит от размера штанги, зазора внутри НКТ, требований соединения, материала и рабочей среды.
Конструкции муфт предназначены для разных условий соединения, зазора и износа в штанговых установках. Стандартные, полноразмерные, уменьшенные, переходные и кроссоверные муфты обеспечивают разные решения соединения, а класс T и SM ориентированы на повышение износостойкости в определенных условиях.
Типы муфт насосных штанг
Основные типы главным образом различаются конфигурацией соединения, габаритами и требованиями эксплуатации.
| Тип муфты | Основная конструктивная особенность | Типовое применение |
|---|---|---|
| Стандартная муфта насосных штанг | Стандартная конструкция соединения для соответствующих размеров штанг | Обычные колонны штанг |
| Полноразмерная муфта насосных штанг | Стандартные наружный диаметр и габариты соединения | Скважины с достаточным зазором внутри НКТ |
| Муфта насосных штанг уменьшенного диаметра | Уменьшенный наружный диаметр для дополнительного зазора | Ограниченный зазор или искривленные скважины |
| Переходная муфта насосных штанг | Обеспечивает переход между разными требованиями соединений | Особые конфигурации колонн |
| Кроссоверная муфта | Соединяет компоненты с различными интерфейсами соединения | Системы с разными типами соединений |
| Муфта насосных штанг класса T | Улучшенные свойства поверхности для повышенной износостойкости | Применения с повышенными требованиями к стойкости против износа |
| Муфта насосных штанг SM | Поверхность муфты с металлизационным покрытием | Скважины с повышенным контактом с НКТ или воздействием износа |
Выбранный тип должен соответствовать всей конструкции колонны, а не только диаметру штанги. Совместимость соединения, доступный зазор и условия эксплуатации необходимо оценивать совместно для надежной работы.
Выбор полноразмерных муфт и муфт уменьшенного диаметра
Полноразмерные и уменьшенные муфты в основном выбирают по требованиям зазора внутри НКТ и условиям работы колонны. Основное различие — наружный диаметр и доступное пространство вокруг колонны при работе.
Полноразмерная муфта насосных штанг сохраняет стандартные габариты и обычно применяется в обычных установках с достаточным зазором внутри НКТ. Муфта уменьшенного диаметра дает дополнительный зазор там, где сужение НКТ, искривление скважины или ограниченное кольцевое пространство влияют на движение колонны.
| Фактор выбора | Полноразмерная муфта | Муфта уменьшенного диаметра |
|---|---|---|
| Цель конструкции | Стандартная прочность соединения | Уменьшенные габариты соединения |
| Наружный диаметр | Стандартный размер муфты | Уменьшенный диаметр |
| Зазор внутри НКТ | Для обычных условий зазора | Для применения с ограниченным зазором |
| Типовая причина выбора | Обычная конструкция колонны | Ограниченное кольцевое пространство или требования к зазору |
Уменьшенные габариты дают дополнительный зазор, но должны оцениваться вместе с прочностью соединения, нагрузками и совместимостью всей колонны. Окончательный выбор зависит от соотношения размеров муфты, условий скважины и требуемых рабочих характеристик.
Выбор муфт насосных штанг класса T и SM
Муфты класса T и SM — специальные конструкции для штанговой откачки, где стандартное исполнение может не обеспечивать достаточной износостойкости в сложных условиях. Их основное различие связано с обработкой поверхности и защитой от износа, повышающей долговечность при повторном движении штанг, контакте с НКТ и длительных рабочих циклах.
| Тип муфты | Основная особенность | Типовой критерий выбора |
|---|---|---|
| Муфта насосных штанг класса T | Улучшенные свойства поверхности для повышения износостойкости | Выбирается при необходимости повышенной долговечности при повторных нагрузках откачки и механическом износе |
| Муфта насосных штанг SM | Поверхность с металлизационным покрытием для дополнительной защиты от износа | Применяется при контакте с НКТ, искривлении скважины или повышенном абразивном износе |
Выбор между T и SM зависит от преобладающего механизма износа, включая взаимодействие с НКТ, характер движения штанг и частоту циклов. Итоговую конфигурацию необходимо согласовать с полной конструкцией колонны, условиями скважины и требуемым сроком службы.
Как выбрать муфты насосных штанг для нефтяных скважин
Правильный выбор муфты насосных штанг для нефтяной скважины требует оценки всей колонны, а не только диаметра штанги. Муфта должна соответствовать соединению штанги, сохранять достаточный зазор внутри НКТ и обеспечивать подходящие механические характеристики в ожидаемых условиях.
При выборе учитывают три основных фактора: совместимость соединения, рабочие условия скважины и требования к материалу или поверхности. Они определяют надежность передачи нагрузки, контролируемый характер износа и длительные эксплуатационные характеристики.
Факторы выбора муфт насосных штанг
| Категория выбора | Основные факторы | Цель выбора |
|---|---|---|
| Совместимость соединения | Диаметр штанги, спецификация резьбы, размеры соединения | Правильное сопряжение штанги и муфты и эффективная передача нагрузки |
| Зазор внутри НКТ и условия скважины | Внутренний диаметр НКТ, искривление скважины, частота качаний | Достаточный рабочий зазор и снижение риска контактного износа |
| Свойства материала и поверхности | Класс материала, коррозионные условия, воздействие износа | Требуемые прочность, долговечность и защита поверхности |
Совместимость соединения
Первое условие выбора — совместимость муфты с системой соединения насосных штанг. Размер муфты, спецификация резьбы и размеры соединения должны соответствовать штанге для правильного свинчивания и стабильной передачи нагрузки.
Неправильное соответствие резьбы или размеров может вызвать ненадлежащее зацепление, неравномерное распределение нагрузки или снижение надежности в повторных циклах. Поэтому до изготовления необходимо проверить спецификации соединений и утвержденные технические чертежи.
Зазор внутри НКТ и условия скважины
Рабочая среда скважины напрямую влияет на выбор муфты. Доступный зазор, искривление и условия откачки влияют на движение муфты, взаимодействие с НКТ и длительное воздействие износа.
Полноразмерную муфту насосных штанг обычно выбирают для обычной откачки с достаточным зазором. В скважинах с ограниченным кольцевым пространством или большим искривлением можно рассмотреть муфту уменьшенного диаметра, чтобы сократить габариты при сохранении совместимости соединения.
Выбранная конструкция должна сочетать требования к зазору и механической прочности, чтобы не снижать характеристики соединения под рабочими нагрузками.
Свойства материала и поверхности
Выбор материала и обработки поверхности зависит от механической нагрузки, коррозионной среды и износа. Стандартные муфты из углеродистой стали обычно применяют в обычных условиях откачки, а легированную сталь или обработанные поверхности можно выбирать для более сложных требований эксплуатации.
При повышенном контакте с НКТ, абразивной среде или длительных рабочих циклах могут потребоваться усиленные решения защиты от износа, например муфты класса T или SM.
Итоговую конфигурацию необходимо выбирать по всей конструкции колонны, условиям скважины и требуемому сроку службы для надежной работы в течение всего цикла откачки.
Поставка муфт насосных штанг и техническая поддержка
Octal поставляет муфты насосных штанг для штанговых насосных установок в конфигурациях для разных размеров штанг, типов муфт, материалов и требований к поверхности. Муфты можно поставлять по требуемой спецификации соединения, включая стандартные, полноразмерные, уменьшенные и специальные конструкции для разных рабочих условий.
Техническая поддержка включает проверку спецификации, подтверждение совместимости соединения, проверку размеров и производственную документацию. До поставки размеры, требования к резьбе, идентификацию материала и протоколы контроля можно проверить по требованиям проекта для надежного монтажа и работы на скважине.
Для чего используется муфта насосных штанг?
Муфта насосных штанг соединяет отдельные секции и передает механические нагрузки через колонну при возвратно-поступательной откачке. Она сохраняет непрерывность соединения и защищает резьбовой стык при повторных растягивающих и циклических нагрузках.
Как выбрать правильный размер муфты насосных штанг?
Размер следует выбирать по диаметру штанги, спецификации резьбы, размерам муфты и доступному зазору внутри НКТ. Муфта должна соответствовать конфигурации колонны для правильного монтажа и надежной передачи нагрузки.
Чем полноразмерные муфты отличаются от муфт уменьшенного диаметра?
Полноразмерная муфта сохраняет стандартные габариты для обычных штанговых установок, а уменьшенная имеет меньший наружный диаметр для дополнительного зазора при ограниченном пространстве в НКТ или в искривленных скважинах. Выбор должен сочетать требования к зазору и прочности соединения.
Когда следует выбирать муфты класса T или SM?
Муфты класса T и SM выбирают при необходимости дополнительной износостойкости по сравнению со стандартными. Класс T ориентирован на улучшенные механические и износные характеристики, а SM использует металлизационное покрытие для повышения долговечности поверхности при контакте с НКТ и в абразивных условиях.
